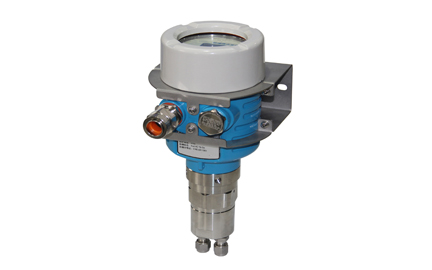

HGAS-LTT在线气体通入式露点变送器

  • 应用场合

应用于防爆等级要求为Exd IIC T6环境中的气 体水份在线测量。广泛用于石油化工、天然气、工 业用气体、半导体、干燥工业、食品工业、电力、 机械制造、空分、制药等行业

  • 订货须知

 测量范围

 被测气体温度、压力

 背景气体组份

可定制压力露点(需确定压力范围)

  • 仪器特点及技术参数
    • 仪器特点

      段码屏显示,显示直观,操作简单方便;

      采用原装进口薄膜电容传感器、响应迅速、灵敏 度高、校准周期长、低维护抗冷凝的特点;

      菜单锁定功能,防止误操作改变仪表参数,影响 其性能;

      可通过隔离式磁性笔完成菜单的设置,便于现场 操作;

      自动温度补偿功能,消除温度变化对测量精度的 影响;

      仪表支持多点分段线性标定,满足全量程范围的 含量准确测量;

      可以订制压力露点;

      技术参数

      测量原理:薄膜电容

      显示方式:段码显示

      测量范围:基本型: -60℃~+20℃

                       标准型: -80℃~+20℃

                       扩充型: -100℃~+20℃

      测量精度:≤±1℃(0~-60℃)

                       ≤±2℃(-60℃以下)

      分辨率:0.1℃

      重复性:≤±1.5℃FS

      稳定性:≤±1.0%FS

      响应时间63%:-60 →-20℃5s

                           -20 → -60 ℃45s(压力0 . 1MPa,温度+20 ℃)

                           -20→ -60 ℃ 5min(压力0. 1MPa,温度+20 ℃)

    • 响应时间90%:-60→-20℃ 15s

      输出接口:4-20mA(非隔离输出,负载电阻≤1KΩ)

      1路可编程干触点型无源报警输出,触点最大容量AC220V/2A

      工作电源: DC24V±10%,200mA

      环境温度: -10℃~+50℃

      储存环境湿度:<90%RH,非冷凝

      工作环境湿度:<100%RH,非冷凝

      样气露点:<环境温度

      采样方式:气体通入式(订货时请注明)

      样气压力:气体通入(常压露点):稳压气氛

      相对压力±10kPa,稳压气氛(将压力控制在规定范围内,确保能够提供2~4L/min流量即可)

      背景气体:N2、惰性气体、碳氢化合物等非腐蚀性气体

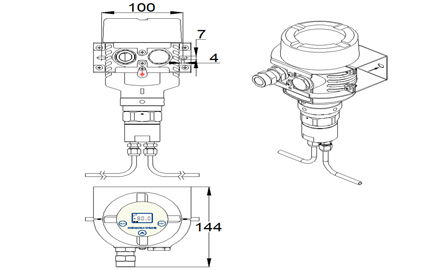

      规格尺寸: 206mm×135mm×97mm(H×W×D)

      防爆等级: Exd IIC T6 Gb

      防护等级:IP65

      传感器寿命:>4年(正常使用条件下)

      仪表重量:净重2.4Kg(气体通入式)

      安装方式:支架安装(气体通入式
